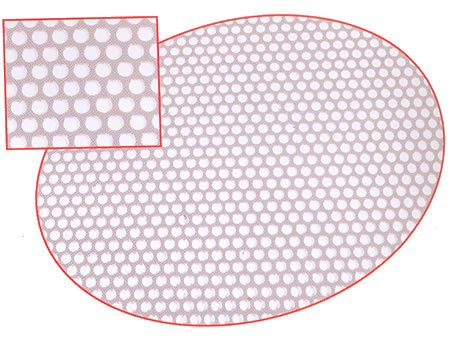

Chapa Filtro Rotativo

A linha de Pisos Perfurados e Repuxados caracteriza-se pela possibilidade de permitir a passagem de luz, ar e líquidos, assegurando assim a visibilidade, a ventilação e o escoamento, respectivamente.

Sua superfície é antiderrapante e as aberturas dos furos não permitem a passagem de objetos como ferramentas e outros materiais.

   - Materiais: aço carbono, aço inox e alumínio

   - Furos laterais opcionais, distâncias entre furos sob especificação.

   - Espessuras, larguras dos pisos e dimensões das abas, sob consulta.

Dados Técnicos

Mausa Peças por filtro Material Espessura Furação A B L T Área aberta 7 x 5 22 Aisi 304 0,3 0,50 EC 1,0 314 1510 17 sem 23% 7 x 6 22 Aisi 304 0,3 0,50 EC 1,0 314 1820 17 sem 23% 7 x 7 22 Aisi 304 0,3 0,50 EC 1,0 314 2120 17 sem 23% 7 x 8 44 Aisi 304 0,3 0,50 EC 1,0 314 1210 17 sem 23% 7 x 10 44 Aisi 304 0,3 0,50 EC 1,0 314 1510 17 sem 23% 7 x 12 44 Aisi 304 0,3 0,50 EC 1,0 314 1820 17 sem 23% 7 x 14 44 Aisi 304 0,3 0,50 EC 1,0 314 2120 17 sem 23% 7 x 16 44 Aisi 304 0,3 0,50 EC 1,0 314 2420 17 sem 23% 8 x 16 48 Aisi 304 0,3 0,50 EC 1,0 314 2420 17 sem 23% 8 x 10 16 Aisi 304 0,3 0,50 EC 1,0 508 3070 29 sem 23% 8 x 12 32 Aisi 304 0,3 0,50 EC 1,0 508 1860 29 sem 23% 8 x 14 32 Aisi 304 0,3 0,50 EC 1,0 508 2160 29 sem 23% 8 x 16 32 Aisi 304 0,3 0,50 EC 1,0 508 2460 29 sem 23% 10 x 16 40 Aisi 304 0,3 0,50 EC 1,0 508 2460 29 sem 23% 10 x 20 40 Aisi 304 0,3 0,50 EC 1,0 508 3070 29 sem 23% 13 x 24 104 Aisi 304 0,3 0,50 EC 1,0 508 1860 29 sem 23% 13 x 26 104 Aisi 304 0,3 0,50 EC 1,0 508 2126 29 sem 23% 13 x 30 104 Aisi 304 0,3 0,50 EC 1,0 508 2280 29 sem 23% 13 x 32 104 Aisi 304 0,3 0,50 EC 1,0 508 2460 29 sem 23% 14 x 32 112 Aisi 304 0,3 0,50 EC 1,0 508 2460 29 sem 23% 2460 112 Aisi 304 0,3 0,50 EC 1,0 508 3070 29 sem 23% 16 x 44 128 Aisi 304 0,3 0,50 EC 1,0 508 3380 29 sem 23%

Oliver	Peças por filtro	Material	Espessura	Furação	A	B	L	T	Área aberta
8 x 3	24	Aisi 304	0,3	0,50 EC 1,0	324	930	20	sem	23%
8 x 6	24	Aisi 304	0,3	0,50 EC 1,0	324	1860	20	sem	23%
8 x 9	24	Aisi 304	0,3	0,50 EC 1,0	324	2780	20	sem	23%
8 x 12	48	Aisi 304	0,3	0,50 EC 1,0	324	1860	20	sem	23%
8 x 14	48	Aisi 304	0,3	0,50 EC 1,0	324	2140	20	sem	23%
8 x 16	32	Aisi 304	0,3	0,50 EC 1,0	324	2460	20	sem	23%
8 x 16	32	Aisi 304	0,3	0,50 EC 1,0	505	1900	30	sem	23%
8 x 16	32	Aisi 304	0,3	0,50 EC 1,0	505	2510	30	sem	23%
10 x 16	40	Aisi 304	0,3	0,50 EC 1,0	510	2510	30	sem	23%
10 x 18	32	Aisi 304	0,3	0,50 EC 1,0	505	2815	30	sem	23%
10 x 20	40	Aisi 304	0,3	0,50 EC 1,0	505	3120	30	sem	23%
13 x 20	52	Aisi 304	0,3	0,50 EC 1,0	505	3120	30	sem	23%
13 x 28	52	Aisi 304	0,3	0,50 EC 1,0	505	2815	30	sem	23%
13 x 32	52	Aisi 304	0,3	0,50 EC 1,0	505	4020	30	sem	23%
13 x 40	128	Aisi 304	0,3	0,50 EC 1,0	505	3120	30	sem	23%

Dedini/Zanini	Peças por filtro	Material	Espessura	Furação	A	B	L	T	Área aberta
3 x 3	48	Aisi 304	0,3	0,50 EC 1,0	412	1990	30	sem	23%
3 x 5	48	Aisi 304	0,3	0,50 EC 1,0	412	2490	30	sem	23%
3 x 6	48	Aisi 304	0,3	0,50 EC 1,0	412	2990	30	sem	23%
4 x 8	52	Aisi 304	0,3	0,50 EC 1,0	412	3990	30	sem	23%
4 x 10	52	Aisi 304	0,3	0,50 EC 1,0	412	4990	30	sem	23%
14 x 40	128	Aisi 304	0,3	0,50 EC 1,0	412	2990	30	sem	23%

Senca	Peças por filtro	Material	Espessura	Furação	A	B	L	T	Área aberta
8 x 16	48	Aisi 304	0,3	0,50 EC 1,0	352	2450	20	sem	23%

* Caso o modelo de seu equipamento não conste em nossa tabela, favor entrar em contato com nosso departamento comercial para efetuar as consultas dimensionais.

* Em caso de modificações nas dimensões originais das chapas, informamos que atendemos à medidas especiais, diferentes dos padrões originais dos filtros. Para isso, solicitamos que nos sejam informadas as dimensões a serem utilizadas, para elaborarmos o desenvolvimentos das mesmas.

* Para que as dobras de montagem sejam executadas sem danificar as peças (evitando trincas ou quebras), as chapas são fornecidas com margens lisas sem perfurações nas laterais, que possibilitam um acabamento perfeito, sem que as dobras sejam executadas sobre os furos.
